GO - Hilfe

Themen der Hilfe

Karten und Funktionen

Werkzeuge

Module

Navigation

Um in der Karte zu navigieren, haben Sie folgende Möglichkeiten:

Suche

Gesucht werden kann nach:

Tipps für eine effiziente Suche

Je mehr sie die Suche verfeinern, desto weniger Treffer werden angezeigt (besonders dort, wo es viele Treffer gibt, wie Bahnhofstrasse).

Beispiele, Suche nach Objekten:

Beispiele, Suche nach Kartenthemen:

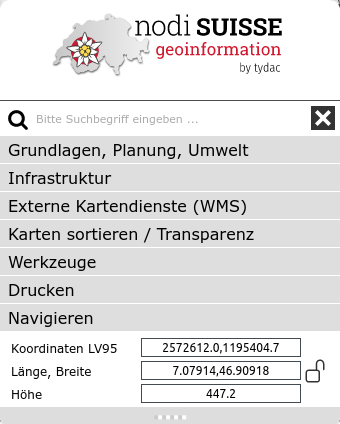

Anzeige und Suche von Koordinaten

Ist der Vorhängeschloss offen werden die Koordinaten dynamisch angezeigt (beim bewegen der Maus über die Karte)

Ist der Vorhängeschloss geschlossen werden die Koordinaten nur beim Klicken in der Karte nachgeführt. Dies erlaubt Ihnen einen bestimmten Punkt anzuklicken und dann die Koordinaten zu kopieren (markieren, rechte Maustaste, Kopieren oder markieren und STRG/C).

Für die Suche geben Sie die gesuchten Koordinaten komma-separiert ein und drücken Sie die Eingabetaste.

Höhe: angezeigt werden die Höhe ohne Bewuchs und Bebauung (swisstopo swissALTI3D), die Höhe mit Bewuchs und Bebauung (swisstopo swissSURFACE3D) und die Differenz.

Kartenauswahl

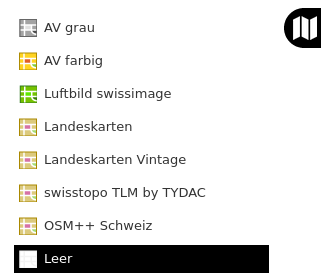

Hintergrundkarten

Als Hintergrundkarten stehen zur Verfügung (kann je nach Anwendung abweichend sein):

Weitere Funktionen

Weitere Funktionen sind:

Kartenfunktionen

Menü Grundlagen, Planung, Umwelt. Es sind Ebenen für folgende Themen verfügbar:

Menü Infrastruktur, Tourismus. Es sind Ebenen für folgende Themen verfügbar:

Informationsabfrage

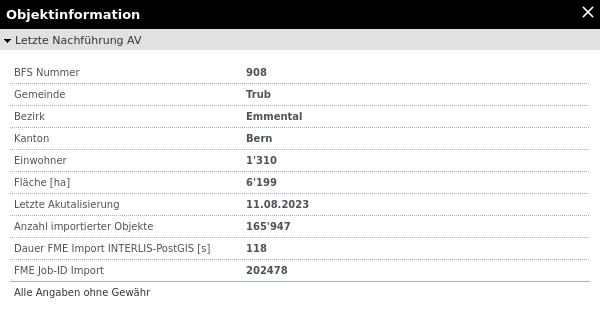

Zu den meisten Objekten auf den Karten kann eine detaillierte Information abgefragt werden (auf das gewünschte Objekt klicken).

Beispiel:

Legenden

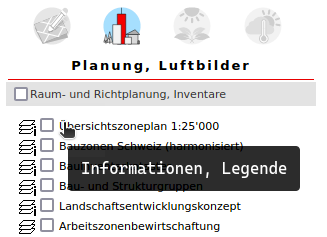

Zu den meisten Kartenthemen sind Legenden und Beschreibungen verfügbar. Klicken Sie dazu auf den Kartennamen:


Externe Kartendienste (WMS)

Sie können sogenannte Web Mapping Services (WMS) hinzuladen. Ein WMS ist ein Dienst, mit dem Karten über das Web zur Verfügung gestellt werden können. Normalerweise wird ein WMS aber nicht direkt übers Web aufgerufen, sondern in eine Anwendung oder Software eingebaut. WMS-Dienste sind letztlich Bilder, die zudem nach Informationen abgefragt werden können.

Beachten Sie , dass in "nodi Schweiz" praktisch alle Kartendienste des Bundes und der Kantone verfügbar gemacht werden, das sind so an die 15'000 Dienste!

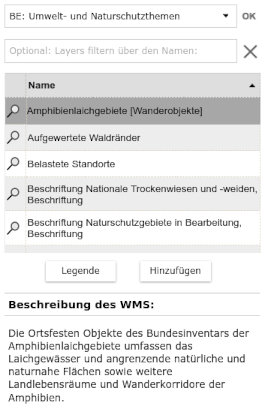

Klicken Sie auf Externe Kartendienste (WMS). Folgender Dialog erscheint:

Sobald Sie eine Ebene ausgewählt haben, erhalten Sie folgende Optionen:

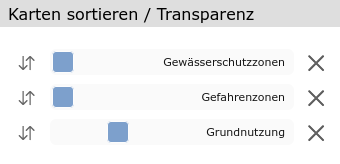

Karten sortieren / Transparenz

Die ausgewählten Karten können mit dieser Funktion sortiert werden (an den Pfeilsymbolen ziehen). Zu jeder Karte kann zudem die Transparenz verändert werden.

Beispiel:

Werkzeuge

Folgende Werkzeuge stehen zur Verfügung (Details dazu s. weiter unten):

Drucken

PDF Druck, massstäblich
Massstäbliches Drucken zu PDF. Untenstehende Dialogbox erscheint. Wählen Sie einen Massstab, eine Vorlage (Layout), die gewünschte Auflösung aund weitere Optionen aus:

WICHTIG: Um die generierte PDF Datei im Massstab zu drucken, schalten Sie beim Druckdialog vom Acrobat Reader bei der Seiteneinstellung folgende Optionen aus respektive stellen Sie diese folgendermassen ein (kann je nach Acrobat Version oder falls Sie andere Programme benutzen abweichen):


Export PDF/PNG
Der Kartenausschnitt kann als randloses PDF (nicht masstäblich) oder als PNG exportiert werden. Beim PDF kann dabei die Papiergrösse und Auflösung gewählt werden. Beim PNG die Grösse in Pixel.

Messen

Distanz / Orthogonalmessung / Fläche

Distanz
Messen von Distanzen mittels Polylinie. Klicken Sie auf die gewünschten Punkte. Zum Abschluss Doppeklick.

 Orthogonalmessung

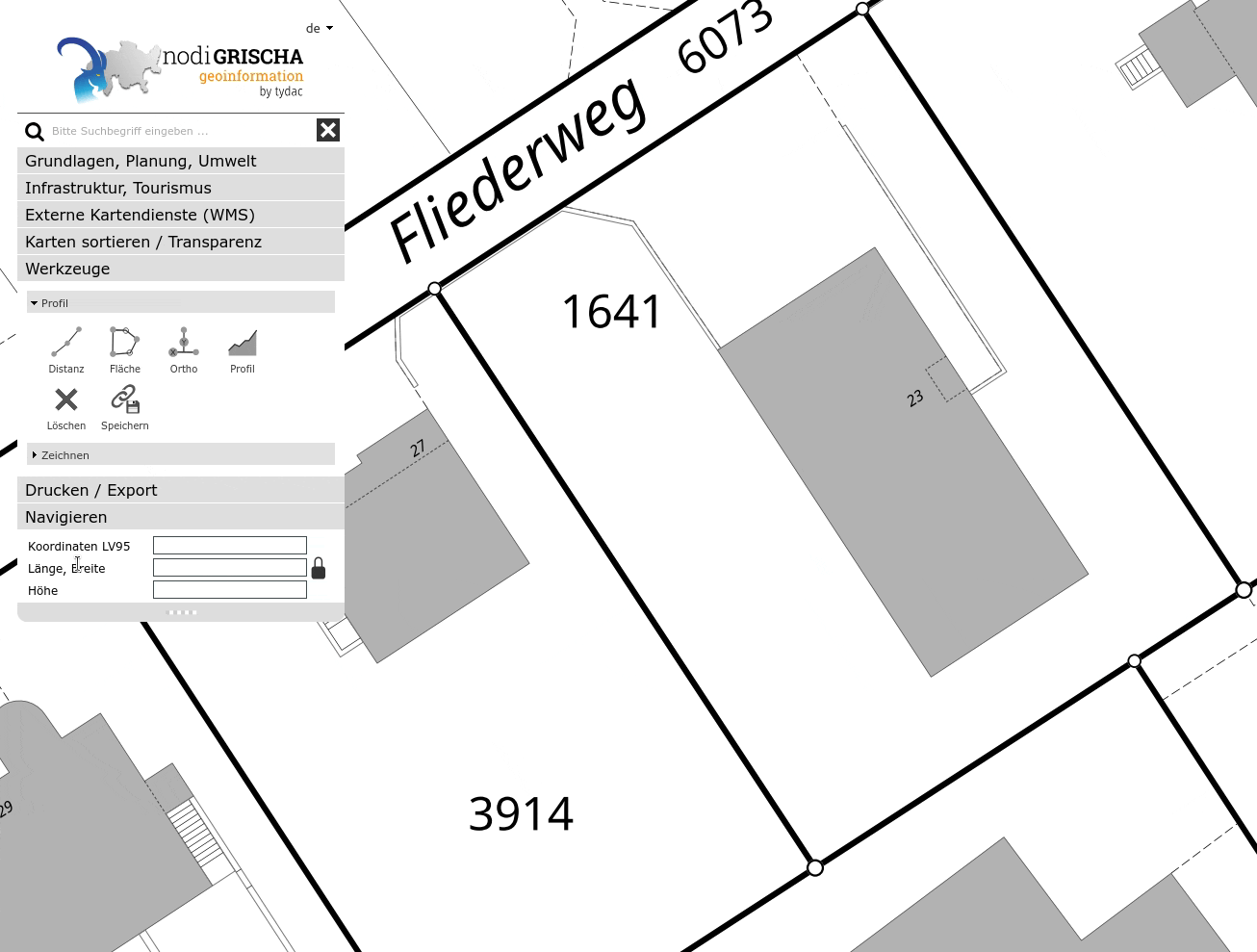

Exaktes orthogonales Einmessen, gehen Sie wie folgt vor:



 Animierte Anleitung zeigen ...
Fläche
Messen von Flächen. Klicken Sie auf die gewünschten Punkte. Zum Abschluss Doppeklick.
Verschieben / Editieren
Erfasste Objekte (Linien, Flächen) können nachträglich editiert und / oder verschoben werden. Dazu gehen Sie wie folgt vor:



 Animierte Anleitung zeigen ...

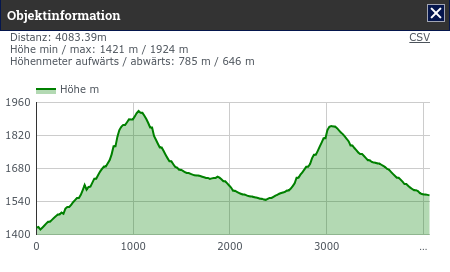

Profil

Klicken Sie auf den gewünschten Startpunkt und erfassen dann beliebig viele Zwischenpunkte. Zum Abschliessen Doppelklick. Nach Abschluss der Messung können Sie Punkte verschieben oder neue Zwischenpunkte einfügen. Um einen neuen Profil generieren zu können, wiederholen Sie einfach die Prozedur. Um aus der Funktion auszusteigen, wählen Sie die Funktion erneut.

Bewegen Sie die Maus über das Profil, wird die Lage in der Karten angezeigt.

Sie können weiterhin Punkte der Polylinie hinzufügen und verschieben (s. oben), das Profil wird aktualisiert.

Um die Funktion zu beenden, klicken Sie erneut auf das Symbol, wählen Sie eine andere Funktion oder wechseln Sie zu Karten oder suchen.

Löschen: klicken Sie auf Löschen, um alle Bemassungslinien zu löschen. Um einzelne Bemassungslinien zu löschen, klicken Sie auf die gewünschte Linie. Der Bemassungsdialog erscheint: Löschen = Papierkorb-Ikone.


Speichern: Bemassungslinien als Lesezeichen speichern. Das Lesezeichen können Sie dann entweder als solches speichern (übliche Browser-Funktionalität) oder kopieren und versenden.

Zeichnen



 Symbole
Klicken Sie auf die Funktion, um diese zu aktivieren. Eine Auswahl an Symbole erscheint. Wählen Sie einen Symbol aus und positionieren Sie diesen auf der Karte. Beliebig wiederholen. Um das Zeichnen abzuschliessen schliessen Sie die Symbolliste, klicken erneut auf die Funktion oder wählen Sie eine andere Funktion aus. Um ein Symbol zu verschieben, anklicken und mit gedrückter Maustaste bewegen. Sie können auch den Symbol ändern: anklicken und anderen Symbol aus der Liste wählen.
Texte
Klicken Sie auf die Funktion, um diese zu aktivieren. Wählen Sie die gewünschte Schriftart etc. aus. Positionieren Sie den Text nach Belieben. Beliebig wiederholen. Um das Zeichnen abzuschliessen, schliessen Sie die Dialogbox, klicken erneut auf die Funktion oder wählen Sie eine andere Funktion aus. Um einen Text zu verschieben, anklicken, Dialog erscheint; erneut anklicken und mit gedrückter Maustaste bewegen. Sie können auch den Text und die Ausprägung ändern.
Linien
Klicken Sie auf die Funktion, um diese zu aktivieren. Wählen Sie die gewünschte Linienart etc. aus. Zeichnen Sie die Linie indem Sie beliebig viele Stützpunkte zeichnen. Abschluss mit Doppelklick. Um das Zeichnen abzuschliessen, schliessen Sie die Dialogbox, klicken erneut auf die Funktion oder wählen Sie eine andere Funktion aus. Um eine Linie zu verschieben oder zu verändern, anklicken, Dialog und Stützpunkte erscheinen. Sie können die Linie als Gesamtes verschieben, einzelne Stützpunkte verschieben oder Stützpunkte hinzufügen. Und auch die Ausprägung anpassen.

Flächen / Kreise
Klicken Sie auf die Funktion, um diese zu aktivieren. Wählen Sie die gewünschte Linienart etc. aus. Zeichnen Sie die Fläche indem Sie beliebig viele Stützpunkte zeichnen. Abschluss mit Doppelklick. Um das Zeichnen abzuschliessen, schliessen Sie die Dialogbox, klicken erneut auf die Funktion oder wählen Sie eine andere Funktion aus. Um eine Fläche zu verschieben oder zu verändern, anklicken, Dialog und Stützpunkte erscheinen. Sie können die Fläche als Gesamtes verschieben, einzelne Stützpunkte verschieben oder Stützpunkte hinzufügen. Und auch die Ausprägung anpassen.
Verschieben / Editieren
Erfasste Objekte können nachträglich editiert und / oder verschoben werden. Dazu gehen Sie wie folgt vor:

Löschen;
Speichern
Zeichnungen als Lesezeichen speichern. Das Lesezeichen können Sie dann entweder als solches speichern (übliche Browser-Funktionalität) oder kopieren und versenden.

Mobile Version

Die mobile Smartphone-Version hat eine eingeschränkte Funktionalität, wie folgt:

Funktionsleiste:

Weitere Funktionalitäten:

Alle Funktionen bis auf das Messen erklären sich mehr oder weniger von selbst. Einfach ausprobieren ...

Messen

Das Messen auf mobilen Geräten (SmartPhones) bietet folgende Funktionalität:


Ändern Sie die Art der Messung zwischen von Polylinien und Flächen. Die Art der Messung wird dann im Messcursor reflektiert. Um den Messvorgang zu starten, klicken Sie auf den Cursor an der gewünschten Stelle. Bewegen Sie den Cursor und fügen Sie nach Belieben Punkte ein. Um einen Vorgang abzuschließen, klicken Sie auf den Button "OK".
Klicken Sie auf die Schaltfläche "Minus", um den letzten Punkt zu löschen.
Klicken Sie auf den Button "Papierkorb", um die letzte Messung zu löschen. Klicken Sie auf den Button "Papierkorb" im Hauptmenü, um alle Messungen zu löschen.
Klicken Sie auf die Schaltfläche "x", um die Funktion zu beenden.
Klicken Sie auf den Button "Speichern" im Messmenü, um die Messung als URL zu speichern (die Sie dann kopieren und jemandem schicken können).
